如何鋪設網線在綜合布線系統
2019/8/2 13:31:41點擊：
網線是傳統網絡系統中直流供電和數據傳輸?shù)幕A(chǔ)，直到現在，網線布線還一直受到網絡管理員們的廣泛青睞，這是因為網線布線的成本比光纜低(尤其是非屏蔽網線)，而且其布線方法也已經發展得十分成熟。網線的內部材質是無氧銅傳輸導體。CLAN_科蘭所有網線都是采用優質無氧銅作為導體傳輸數據，只是根據環境和現場要求的不同外護套的使用和配置不同。

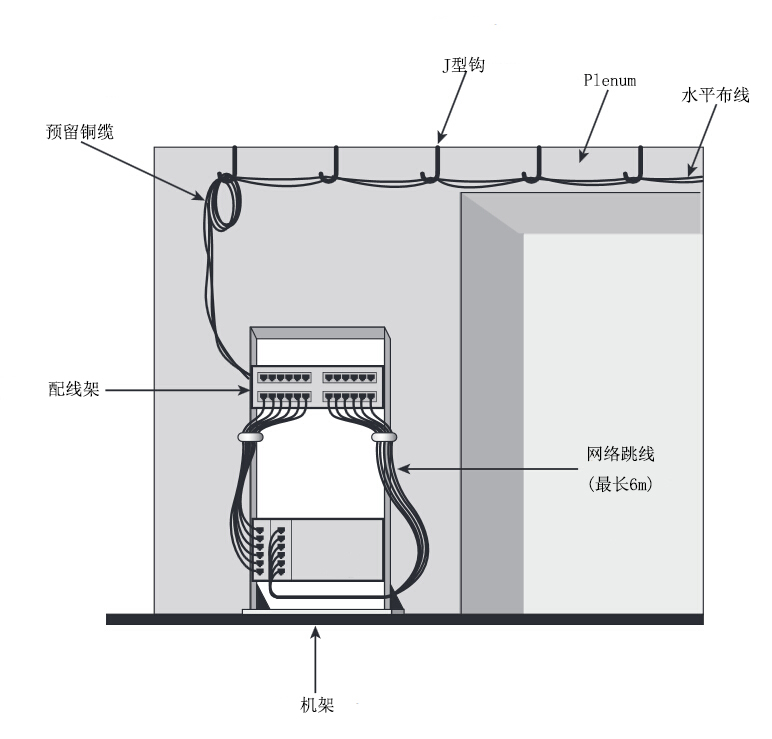

網線的長度： 用于水平布線的網線不應超過90 m，加跳線總鏈路長度不得超過110米。 選擇水平布線線纜的長度時一定要注意線纜并不是直接從配線架連接到墻壁插座面板，而是會經過墻壁、管道、拐角等處路由； 在配線架上預留一定長度的網線，預防以后因配線架移動或其他原因?qū)е戮�纜長度不夠。事實上，一些專業的網線部署人員會在機架上方的天花板上預留幾圈網線，具體如下圖：
網線的線序標準
ANSI/TIA-568-C標準針對網線端接規定了兩種線序標準：T568-A和T568-B，兩者沒有本質不同，只是顏色上的區別。在網線布線系統中，無論采用哪一種線序標準，系統都能正常工作。需要注意的是，這兩種標準不能在一個網線布線系統中混用，也就是說，一個網線布線系統只能選擇使用一種線序標準。

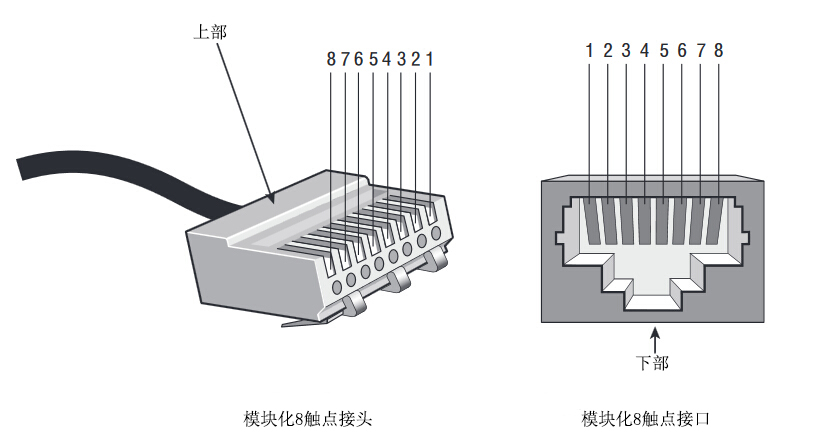

如下圖所示，RJ45水晶頭引針順序號應按照下述方法進行觀察：將RJ45插頭正面(有銅針的一面)朝自己，有銅針一頭朝上方，連接線纜的一頭朝下方，從左至右將8個銅針依次編號為1～8。T568A標準的線序是：綠白—1，綠—2，橙白—3，藍—4，藍白—5，橙—6，棕白—7，棕—8，T568B標準的線序是：橙白—1，橙—2，綠白—3，藍—4，藍白—5，綠—6，棕白—7，棕—8。
網線鋪設之前需要考慮的問題：
在開始部署網線之前，應先進行規劃，例如哪些地方需要多少網線、網線走線時是否需要用到線槽或J型鉤、網線是否會在潮濕或化學污染嚴重的環境中遭到損壞等等，部署時應注意保護網線。
在進行水平布線時，可以在天花板下安裝線槽或J型鉤來管理網線，這樣能避免網線部署在天花板吊頂、電力管道或其他管道中，造成線纜受損或難以管理。此外，還需要借助配線架、束線帶等其他線纜管理工具，便于構建一個整齊有序、方便管理和維護的網線布線系統。
網線部署中需要注意的幾點：除特殊情況外，雙絞線的不得分開；不允許橋接； 應使用可以和網線兼容的連接頭、配線架和墻壁插座面板等；如果網線損壞，不要試圖通過拼接的方式修補，應該立即更換新的網線； 在網線兩端端接RJ45水晶頭時，只需剝除掉網線兩端小部分外護套(一般不超過3英寸)； 不要直接將網線安放在天花板吊頂上，而是要使用線槽、J型鉤等線纜管理工具，線纜上方避免懸掛其他設備； 如果網線內正在使用的導線不能正常傳輸數據，不要試圖用其他未使用的導線替代，應立即更換新的網線，否則會造成間歇性網絡問題，而且系統以后可能需要使用網線中所有的導線。此外，還應將語音電纜和數據電纜分開部署。盡管語音電纜和數據電纜可以共用一個配線架，但是，當你使用不同類型的網線進行語音傳輸和數據傳輸時(例如用c超五類網線傳輸數據，用三類網線傳輸語音)，極易造成混淆。

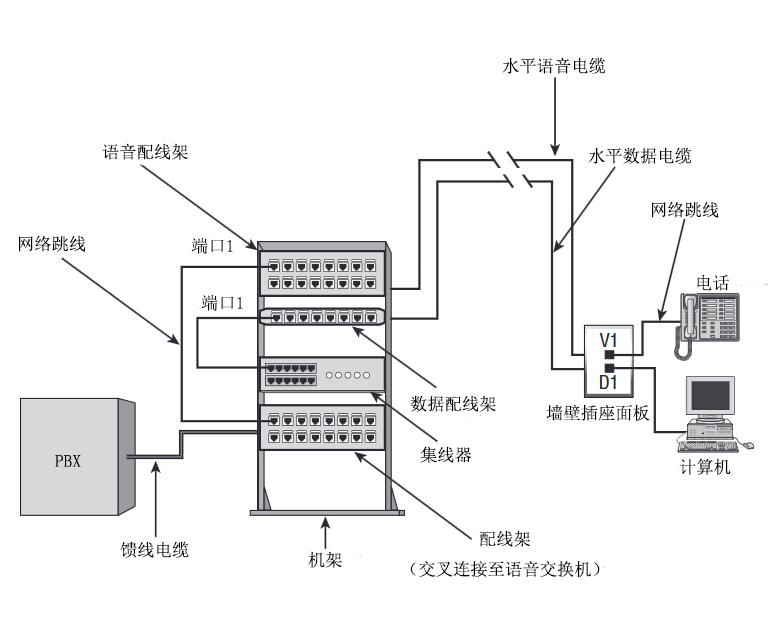

以上圖為例，墻壁插座面板上有兩個8觸點網絡接口(V1用于語音傳輸，D1用于數據傳輸)，而在電信間，語音電纜和數據電纜分別使用的是不同的配線架上的第一個接口，這使得各個網線的路由路徑清楚明了，不至于弄混。
網線布線是一項比較復雜的工作，在開始部署之前，應根據具體的環境和應用制定計劃，確定應使用的網線數量和長度，實際操作時還應遵循ANSI/TIA-568-C標準。
網線的長度： 用于水平布線的網線不應超過90 m，加跳線總鏈路長度不得超過110米。 選擇水平布線線纜的長度時一定要注意線纜并不是直接從配線架連接到墻壁插座面板，而是會經過墻壁、管道、拐角等處路由； 在配線架上預留一定長度的網線，預防以后因配線架移動或其他原因?qū)е戮�纜長度不夠。事實上，一些專業的網線部署人員會在機架上方的天花板上預留幾圈網線，具體如下圖：
網線的線序標準
ANSI/TIA-568-C標準針對網線端接規定了兩種線序標準：T568-A和T568-B，兩者沒有本質不同，只是顏色上的區別。在網線布線系統中，無論采用哪一種線序標準，系統都能正常工作。需要注意的是，這兩種標準不能在一個網線布線系統中混用，也就是說，一個網線布線系統只能選擇使用一種線序標準。
如下圖所示，RJ45水晶頭引針順序號應按照下述方法進行觀察：將RJ45插頭正面(有銅針的一面)朝自己，有銅針一頭朝上方，連接線纜的一頭朝下方，從左至右將8個銅針依次編號為1～8。T568A標準的線序是：綠白—1，綠—2，橙白—3，藍—4，藍白—5，橙—6，棕白—7，棕—8，T568B標準的線序是：橙白—1，橙—2，綠白—3，藍—4，藍白—5，綠—6，棕白—7，棕—8。
網線鋪設之前需要考慮的問題：
在開始部署網線之前，應先進行規劃，例如哪些地方需要多少網線、網線走線時是否需要用到線槽或J型鉤、網線是否會在潮濕或化學污染嚴重的環境中遭到損壞等等，部署時應注意保護網線。
在進行水平布線時，可以在天花板下安裝線槽或J型鉤來管理網線，這樣能避免網線部署在天花板吊頂、電力管道或其他管道中，造成線纜受損或難以管理。此外，還需要借助配線架、束線帶等其他線纜管理工具，便于構建一個整齊有序、方便管理和維護的網線布線系統。
網線部署中需要注意的幾點：除特殊情況外，雙絞線的不得分開；不允許橋接； 應使用可以和網線兼容的連接頭、配線架和墻壁插座面板等；如果網線損壞，不要試圖通過拼接的方式修補，應該立即更換新的網線； 在網線兩端端接RJ45水晶頭時，只需剝除掉網線兩端小部分外護套(一般不超過3英寸)； 不要直接將網線安放在天花板吊頂上，而是要使用線槽、J型鉤等線纜管理工具，線纜上方避免懸掛其他設備； 如果網線內正在使用的導線不能正常傳輸數據，不要試圖用其他未使用的導線替代，應立即更換新的網線，否則會造成間歇性網絡問題，而且系統以后可能需要使用網線中所有的導線。此外，還應將語音電纜和數據電纜分開部署。盡管語音電纜和數據電纜可以共用一個配線架，但是，當你使用不同類型的網線進行語音傳輸和數據傳輸時(例如用c超五類網線傳輸數據，用三類網線傳輸語音)，極易造成混淆。
以上圖為例，墻壁插座面板上有兩個8觸點網絡接口(V1用于語音傳輸，D1用于數據傳輸)，而在電信間，語音電纜和數據電纜分別使用的是不同的配線架上的第一個接口，這使得各個網線的路由路徑清楚明了，不至于弄混。
網線布線是一項比較復雜的工作，在開始部署之前，應根據具體的環境和應用制定計劃，確定應使用的網線數量和長度，實際操作時還應遵循ANSI/TIA-568-C標準。
